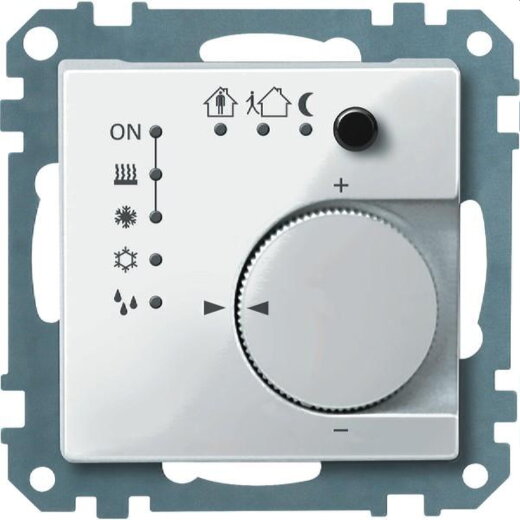

Im Design System M. Das Gerät ist ein Raumtemperaturregler und ein Binäreingang. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwertes und der Raumtemperatur wird eine Stellgröße zur Heizungs- oder Kühlungssteuerung auf den KNX gesendet. Die Temperatur kann wahlweise durch den internen oder durch einen externen Temperaturfühler, der an der Klemmleiste der Tasterschnittstelle anzuschließen ist, erfasst werden.. Die Tasterschnittstelle erzeugt intern eine Signalspannung zum Anschluss von max. vier konventionellen Tastern/potentialfreien Kontakten. Davon lassen sich zwei Eingänge zum Anschluss von Low Current-LEDs verwenden. Mit integriertem Busankoppler. Der Busanschluss erfolgt über eine Busanschlussklemme. Softwarefunktionen KNX: Funktionen Raumtemperaturregler: Reglertyp: 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang: Stetig im Bereich 0..100 % oder schaltend EIN/AUS. Regler-Mode: -Heizen mit einem Reglerausgang. -Kühlen mit einem Reglerausgang. -Heizen und Kühlen mit getrennten Reglerausgängen. -Heizen und Kühlen mit einem Reglerausgang. -2-stufiges Heizen mit 2 Reglerausgängen. -2-stufiges Kühlen mit 2 Reglerausgängen. Betriebsarten: Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Bedienung: Sollwertverstellung mit Stellrad im Bereich parametrierbar, Präsenztasterfunktion parametrierbar/abschaltbar. Ventilschutz, Regelung sperren. Funktionen Tasterschnittstelle: Schalten, Dimmen, Jalousie, Wertgeber (Dimmwertgeber, Nebenstelle für Lichtszenen mit/ohne Speicherfunktion, Temperaturwertgeber, Helligkeitswertgeber). Tasterschnittstelle: bis zu 4 Eingänge, davon lassen sich 2 als Ausgänge und einer zum Anschluss des Fernfühlers benutzen. Ausgangsspannung: 5 V (SELV). Ausgangsstrom: max. 0,8 mA. Max. Leitungslänge: Eingänge/Ausgänge max. 5 m, Fernfühler max. 50 m. Zubehör: ==>Fernfühler für KNX Raumtemperaturregler UP/PI 616790. Material: Thermoplast brillant. Farbe: polarweiß glänzend.
