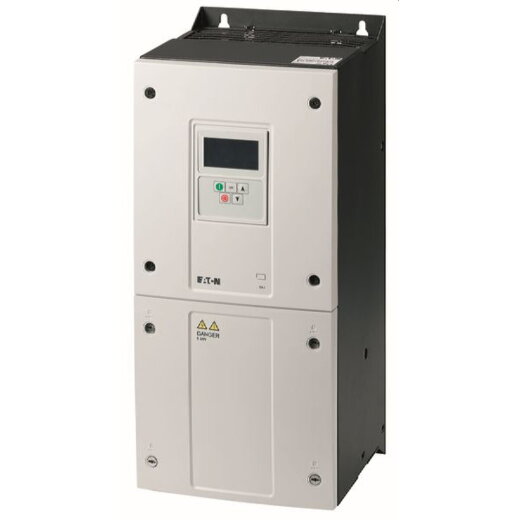

Frequenzumrichter, 3-/3-phasig 400 V, 72 A, 37 kW, Vektorsteuerung, EMV-Filter , Bremstransistor
Frequenzumrichter, Typkenner: DA1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 72 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 8 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 37 kW, 150 % Überlast: IM = 68 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 50 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 65 A, Schutzart: IP55/NEMA 12, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Feldbusanschaltung (optional): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Ausstattung: Funkentstörfilter, Brems-Chopper, zusätzlicher Platinenschutz, OLED-Anzeige, Zwischenkreisdrossel, Baugröße: FS5, Anbindung an SmartWire-DT: mit SmartWire-DT Modul DX-NET-SWD2, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
