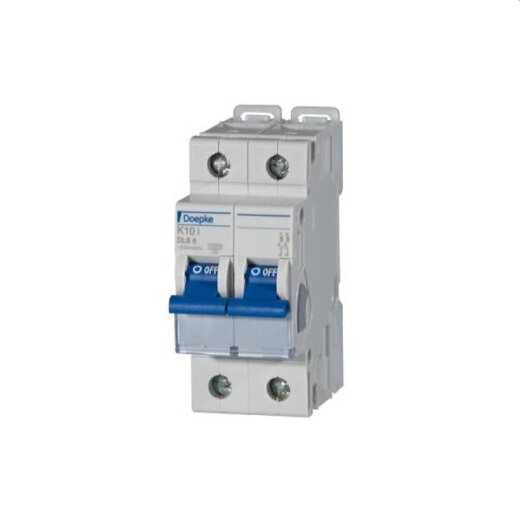

Eine wesentliche Forderung der DIN VDE 0100 ist es, Kabel, Leitungen und Installationsgeraete gegen Überlast und Kurzschluss zu schuetzen. Sie kann durch den Einsatz von Leitungsschutzschaltern (MCB, "Miniature Circuit-Breaker") erfuellt werden. In industriellen Installationen, aber auch im Gewerbe, uebernehmen sie oftmals zusaetzlich den Schutz von Ausruestungen und Geraeten, wodurch sich meist höhere Anforderungen als beim Einsatz in der Wohnungsbauinstallation ergeben. Leitungsschutzschalter nutzen sowohl die magnetische als auch die Waermewirkung des elektrischen Stroms aus: Steigt der Strom bei einem Kurzschluss des Stromkreises sehr schnell auf einen zu hohen Wert, unterbricht der MCB den Stromkreis durch das Magnetfeld einer erregten Spule. Die bei einer dauerhaften Überlast entstehende Waermeentwicklung fuehrt zur Verformung des Bimetalls, wodurch der Schalter auslöst. Die Leitungsschutzschalterbaureihe DLS 6 zeichnet sich durch eine grosse Auswahl verschiedener Typen fuer weite Anwendungsbereiche aus. Neben Schaltern fuer Wohn- und Zweckgebaeude enthaelt sie auch Schalter fuer den industriellen Bereich. Die geringe Bauhöhe bietet viel Platz fuer die Verdrahtung und der grosse Klemmbereich sorgt, ebenso wie die Möglichkeit der Verwendung handelsueblicher Verdrahtungsschienen, fuer eine einfache Verarbeitung. Daneben verfuegt die Baureihe ueber ein grosses, klappbares Beschriftungsfenster fuer Etiketten und eine klar beschriftete Anzeige des Betriebszustands. Eine Vielzahl an Zusatzgeraeten, wie z. B. Unterspannungs- oder Arbeitsstromauslöser sowie Hilfs- und Störmeldeschalter machen einen universellen Einsatz der Leitungsschutzschalter möglich. Die Ausfuehrung DLS? 6i ist durch ihr hohes Bemessungsschaltvermögen von 10? kA besonders fuer den Einsatz in z. B. Industrieanlagen geeignet. Daneben ermöglicht die grosse Auswahl an Bemessungsströmen und Auslösecharakteristiken den Einsatz des Leitungsschutzschalters in vielen Anwendungen. Leitungsschutzschalter mit K-Charakteristik eignen sich besonders fuer die Absicherung von Kraftstromkreisen (Motoren- und Transformatorenlastkreisen) mit hohen Einschaltströmen, da ihre Kurzschlussauslösung beim acht- bis zwölffachen Wert des Bemessungsstromes liegt. Eigenschaften: - hohes Bemessungsschaltvermögen fuer den Einsatz in Industrieanlagen; - Zugbuegelklemmen mit weitem Klemmquerschnittsbereich fuer Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten; - Ausfuehrungen mit 1 bis 4 geschuetzten Polen; - auch mit ungeschuetztem Neutralleiterpol (1+N, 3+N) erhaeltlich - spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund; - grosses, klappbares Beschriftungsfenster fuer einen sicheren Halt und Schutz des Etiketts; - Verwendung von handelsueblichen Verdrahtungsschienen; - ON/OFF-Schaltstellungsanzeige am Schaltknebel; - Zubehör rechts nachruestbar; - kostenlose Beschriftungssoftware Montageart: - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: - geeignet fuer den Einsatz in Stromversorgungen fuer Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebaeude
