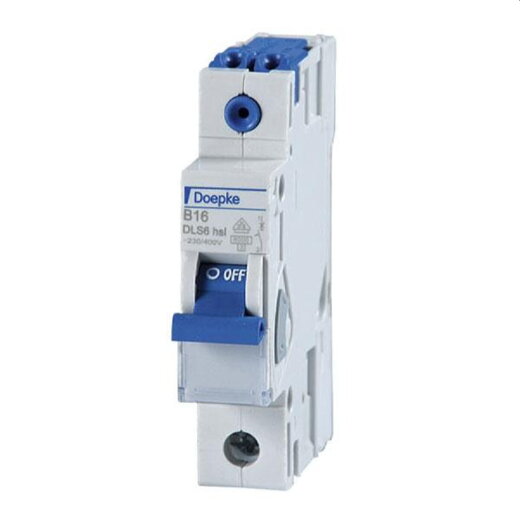

Eine wesentliche Forderung der DIN VDE 0100 ist es, Kabel, Leitungen und Installationsgeraete gegen Überlast und Kurzschluss zu schuetzen. Sie kann durch den Einsatz von Leitungsschutzschaltern (MCB, "Miniature Circuit-Breaker") erfuellt werden. In industriellen Installationen, aber auch im Gewerbe, uebernehmen sie oftmals zusaetzlich den Schutz von Ausruestungen und Geraeten, wodurch sich meist höhere Anforderungen als beim Einsatz in der Wohnungsbauinstallation ergeben. Leitungsschutzschalter nutzen sowohl die magnetische als auch die Waermewirkung des elektrischen Stroms aus: Steigt der Strom bei einem Kurzschluss des Stromkreises sehr schnell auf einen zu hohen Wert, unterbricht der MCB den Stromkreis durch das Magnetfeld einer erregten Spule. Die bei einer dauerhaften Überlast entstehende Waermeentwicklung fuehrt zur Verformung des Bimetalls, wodurch der Schalter auslöst. Die Leitungsschutzschalterbaureihe DLS 6 zeichnet sich durch eine grosse Auswahl verschiedener Typen fuer weite Anwendungsbereiche aus. Neben Schaltern fuer Wohn- und Zweckgebaeude enthaelt sie auch Schalter fuer den industriellen Bereich. Die geringe Bauhöhe bietet viel Platz fuer die Verdrahtung und der grosse Klemmbereich sorgt, ebenso wie die Möglichkeit der Verwendung handelsueblicher Verdrahtungsschienen, fuer eine einfache Verarbeitung. Daneben verfuegt die Baureihe ueber ein grosses, klappbares Beschriftungsfenster fuer Etiketten und eine klar beschriftete Anzeige des Betriebszustands. Eine Vielzahl an Zusatzgeraeten, wie z. B. Unterspannungs- oder Arbeitsstromauslöser sowie Hilfs- und Störmeldeschalter machen einen universellen Einsatz der Leitungsschutzschalter möglich. Die schraublose Ausfuehrung DLS 6hsl fuer das Handwerk ist mit einem Bemessungsschaltvermögen von 6 kA fuer Verteiler- und Endstromkreise ausgelegt und zeichnet sich durch obere, schraublose Steckklemmen fuer eine einfache Verarbeitung aus. Leitungsschutzschalter mit B-Charakteristik stellen den Standardschutz fuer Licht- und Steckdosenkreise sicher. Da ihre Kurzschlussauslösung beim drei- bis fuenffachen Wert des Bemessungsstromes liegt, sollten sie nicht zur Absicherung in Lastkreisen mit hohen Einschaltströmen eingesetzt werden. Sie ersetzen die ehemalige L- bzw. H-Charakteristik. Eigenschaften: - obere schraublose Steckklemme fuer eine komfortable und schnelle Montage; - untere Zugbuegelklemmen mit weitem Klemmquerschnittsbereich fuer Schienen; - Bemessungsschaltvermögen fuer den Einsatz im Wohnungsbau - spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund; - grosses, klappbares Beschriftungsfenster fuer einen sicheren Halt und Schutz des Etiketts; - Verwendung von handelsueblichen Verdrahtungsschienen; - ON/OFF-Schaltstellungsanzeige am Schaltknebel; - Zubehör rechts nachruestbar; - kostenlose Beschriftungssoftware Montageart: - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: - geeignet fuer den Einsatz in Stromversorgungen fuer Wohngebaeude und Zweck- bzw. gewerblich genutzte Gebaeude
