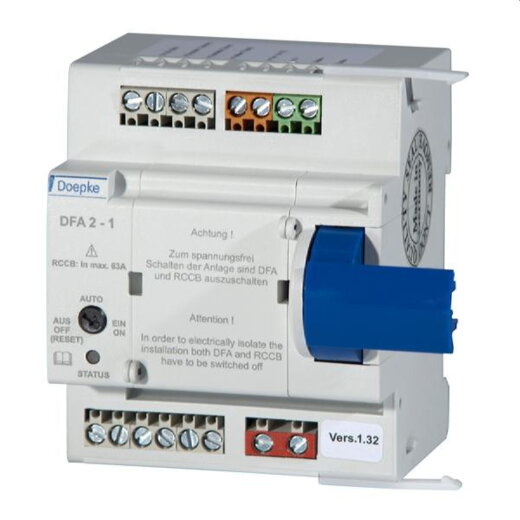

Automatisch wiedereinschaltende Einrichtungen (engl. "Automatic Reclosing Devices", ARD) bzw. Fernantriebe werden im Allgemeinen zur Erhöhung der Anlagenverfuegbarkeit eingesetzt. Zumeist seitlich an die entsprechenden Schutzschaltgeraete angeflanscht, sind sie in der Lage, diese automatisch wiederein- oder aus der Ferne auszuschalten. Eine Forderung der Geraetenorm fuer ARD ist die Blockierung bei einem erkannten Anlagenfehler. In diesem Fall ist keine Fernschaltung möglich und ein manueller Eingriff notwendig. Geraete der Baureihe DFA sind ausschliesslich fuer den Betrieb an den Doepke-Fehlerstromschutzschaltern DFS? 2 bzw. DFS? 4 vorgesehen. Zur Kostenoptimierung sind die Fernantriebe auf deren Bemessungsströme bis 63? A bzw. bis 125? A abgestimmt. Je nach Ausfuehrung werden die DFA mit unterschiedlichen Versorgungsspannungen betrieben, sind mit Relais zur Rueckmeldung des Schalt- bzw. Blockiertzustandes ausgestattet und fuehren keinen, einen bzw. drei Einschaltversuche durch. Zusaetzlich sind einige DFA-Ausfuehrungen in der Lage, eine Schnittstelle zum Dupline-Bussystem aufzunehmen; dieser kann Steuerbefehle und Statusmeldungen ueber grosse Entfernungen uebertragen. Die DFA werden linksseitig an den RCCB angesetzt. Die Versorgung dieser Variante erfolgt wahlweise durch eine Spannungsquelle von 24 V AC oder DC. Die Anzahl der Wiedereinschaltversuche ist fest auf "1" eingestellt. Die Einschaltversuche im Automatikmodus werden 15? Sekunden nach einer Auslösung vorgenommen. Dieser laesst sich mit Hilfe eines Drehschalters auf dem Gehaeusedeckel ausser Betrieb nehmen, sodass aus der Ferne keine versehentliche Betaetigung, z. B. bei Wartungsarbeiten in der Verteilung, möglich ist. Ein interner Steckplatz ermöglicht die Aufnahme der Schnittstelle DFA-DI zum Dupline-Bus fuer die Übertragung des Status des DFA, aber auch fuer dessen Fernsteuerung (Schalten, Auslösen), ueber grosse Distanzen. Zudem ist eine Fernauslösung durch eine Fehlerstromsimulation möglich. Die aktuelle Schaltposition des Schutzschalters ("eingeschaltet", "ausgelöst" bzw. "ausgeschaltet") wird durch drei integrierte Relaisschaltkontakte signalisiert. Eigenschaften: - nachruestbarer Fernantrieb fuer Doepke-Fehlerstromschutzschalter der Baureihen DFS 2 und DFS 4; - Varianten fuer verschiedene Spannungsversorgungen; - kompakte Bauform Montageart: - links vom Fehlerstromschutzschalter durch Klammerung - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: Fernantriebe finden ueberall dort Anwendung, wo Elektroinstallationen nur schwer zugaenglich sind oder eine hohe Anlagenverfuegbarkeit erreicht werden soll. Dies können z.? B. landwirtschaftliche Betriebsstaetten, Kleinwindkraftanlagen, Photovoltaikinstallationen, Stromtankstellen fuer Elektromobile, Pumpstationen, Klaeranlagen und Telekommunikationsanlagen sein. Hinweise: Laut Norm ist ein automatisches Wiedereinschalten nur in Bereichen erlaubt, zu denen ausschliesslich elektrotechnisch unterwiesene Personen und Elektrofachkraefte Zutritt haben. Der Fernantrieb beeinflusst den Fehlerstromschutzschalter nicht in der Funktion.
