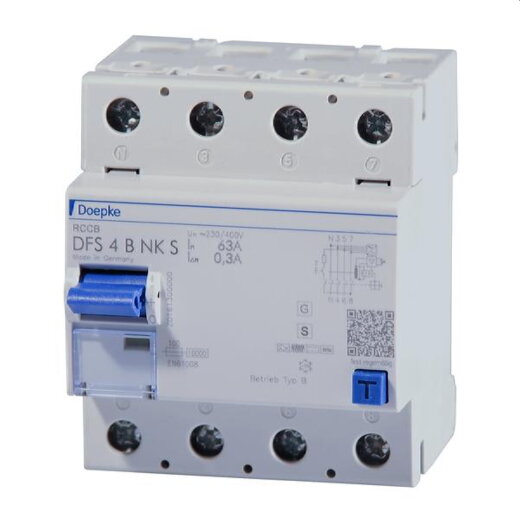

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmassnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemaess den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geraete der Baureihe DFS? 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausfuehrung belegen sie nur vier Teilungseinheiten. Waehrend DFS? 4 in der Ausfuehrung fuer Wechsel- und pulsierende Gleichfehlerströme fuer dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausfuehrungen (Typ B, Typ B+) spezielle Varianten fuer den ein- oder dreiphasigen Betrieb. Trotz der kompakten Masse sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausfuehrung - bis zu 125 A verfuegbar. Ausserdem verfuegen sie ueber grosse Doppelstockklemmen zur Aufnahme grosser Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. DFS? 2 und DFS? 4 mit der Fehlerstromcharakteristik? B erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme vom Typ? B gemaess IEC? 60755. Die dazu benötigte Betriebsspannung wird der Netzspannung entnommen. Dabei ist eine korrekte Spannungsversorgung gewaehrleistet, wenn die Spannung zwischen den Netzleitern ?? 50? V ist. Fehlerströme des Typs? A werden netzspannungsunabhaengig erkannt. Des Weiteren erkennen diese Fehlerstromschutzschalter lueckenlos Fehlerströme aller Frequenzen bis 100? kHz. Mit diesem grossen Frequenzbereich der Fehlerstromerfassung uebertreffen sie deutlich die Anforderungen der Baunormen fuer Fehlerstromschutzschalter des Typs? B. Der Fehlerschutz gemaess VDE? 0100 Teil? 410 ist bei einem entsprechenden Erdwiderstand ueber den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulaessige Erdungswiderstand errechnet sich dabei als Quotient aus der zulaessigen Beruehrspannung und dem höchsten Auslösefehlerstrom im gesamten erfassten Frequenzbereich. Bei Fehlerstromschutzschaltern mit der Kennlinie NK verlaeuft der Auslösefrequenzgang unterhalb der Vertraeglichkeitsgrenze des Menschen fuer Schaedigungen durch Körperströme mit unterschiedlichen Frequenzen. Fuer RCCB mit dem Bemessungsfehlerstrom 30 mA wird dadurch auch bei Fehlerströmen oberhalb der Bemessungsfrequenz ein weitgehender Personenschutz erzielt. Mit einer oberen Auslöseschwelle von 300 mA bei Frequenzen bis 100 kHz ist im Vergleich zu den Charakteristiken B SK oder B+ ein deutlich sensiblerer und weiter reichender Schutz vor brandgefaehrlichen Erdfehlerströmen gegeben. Somit ist auch bei elektronischen Betriebsmitteln mit hohen Taktfrequenzen ein umfassender Brandschutz möglich. Der hohe Schutzumfang durch die NK-Charakteristik erfordert eine ableitstromarme Auslegung der zu ueberwachenden Anlage. Selektive Fehlerstromschutzschalter benötigen zur Auslösung eine laengere Flussdauer des Fehlerstromes als unverzögerte Schalter. Damit wird in Anlagen mit gestaffelten Verteilungen eine selektive Abschaltung möglich, d.? h. bei hintereinandergeschalteten RCCB löst im Fehlerfall nur der RCCB aus, in dessen unmittelbar nachgeschaltetem Anlagenabschnitt der Erdschluss vorliegt. Infolge ihrer langen Abschaltzeiten und hoher Bemessungsfehlerströme ermöglichen selektive Fehlerstromschutzschalter nur einen Brandschutz und Fehlerschutz (Schutz bei indirektem Beruehren). Ein zusaetzlicher Schutz (Schutz bei direktem Beruehren, Personenschutz) ist damit nicht möglich. Geraete in Standardausfuehrung sind fuer die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - selektiv zu allen unverzögerten RCCB (Typ AC, A oder B) bei Fehlerströmen aller Frequenzen im Erfassungsbereich sowie bei Fehlerströmen des Typs B; - fuer Anlagen mit hohen Ableitströmen im Frequenzbereich > 1 kHz; - grosse Unempfindlichkeit gegenueber transienten Ableit- und Fehlerströmen durch eine hohe Stossstromfestigkeit - erfuellt die Anforderungen der Bauvorschriften VDE 0664-10, VDE 0664-40, VDE 0664-400, ÖVE/ÖNORM E 8601 - allstromsensitiv fuer Fehlerströme mit Frequenzen und Mischfrequenzen von 0? Hz (glatter Gleichstrom) bis 100? kHz; - elektromagnetische Vertraeglichkeit entsprechend VDE? 0664-30 sowie VDE? 0839-6-2 (Störfestigkeit fuer Industrieanwendungen) - hohe Verfuegbarkeit auch der spannungsabhaengigen Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ?? 50/60? Hz durch volle Funktionstuechtigkeit mit Netzspannungen ab mindestens 50? V? AC an zwei beliebigen aktiven Leitern; - netzspannungsunabhaengige Auslösung bei Fehlerströmen des Typs? A - geringe Baugrösse fuer alle Bemessungsströme; - hohe Kurzschlussfestigkeit; - beidseitige Doppelstockklemmen fuer grossen Leiterquerschnitt und Schienenanschluss; - Schaltstellungsanzeige; - Sichtfenster fuer Beschriftungsetiketten; - Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; - auch in der Ausfuehrung "HD" erhaeltlich - Neutralleiter in Standardausfuehrung links, bei vierpoligen Geraeten Typ A/AC/F bis 125 A und Typ B/B+ bis 80 A wahlweise N rechts ohne Mehrpreis lieferbar. Montageart: - Schnellbefestigung auf Tragschiene- Einbaulage beliebig - Einspeisung vorzugsweise von oben Einsatzgebiete: - Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, in deren Unterverteilungen Betriebsmittel der Leistungselektronik zur Anwendung kommen oder angeschlossen werden können, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, USV- und Photovoltaikanlagen. Selektive Fehlerstromschutzschalter schuetzen hier in den meisten Faellen die Kabel von der Hauptverteilung zu den Unterverteilungen. Hinweise: - geeignet fuer den Einsatz in 50-Hz-Wechselstromnetzen; - RCCB fuer andere Frequenzen auf Anfrage; - Nicht fuer den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. - Um Selektivitaet des RCCB zu gewaehrleisten, muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewaehlt werden als der des nachgeschalteten unverzögerten Schalters.
