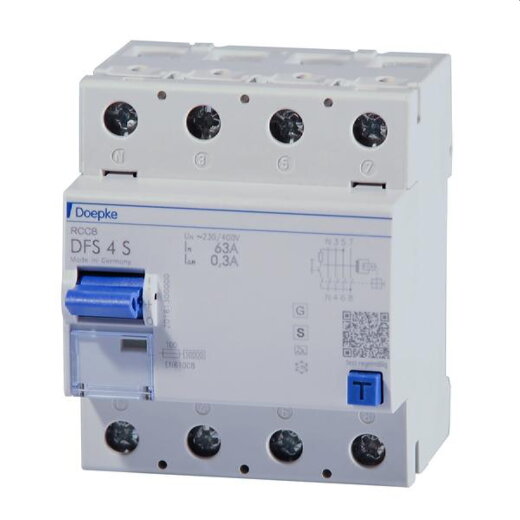

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmassnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemaess den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geraete der Baureihe DFS? 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausfuehrung belegen sie nur vier Teilungseinheiten. Waehrend DFS? 4 in der Ausfuehrung fuer Wechsel- und pulsierende Gleichfehlerströme fuer dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausfuehrungen (Typ B, Typ B+) spezielle Varianten fuer den ein- oder dreiphasigen Betrieb. Trotz der kompakten Masse sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausfuehrung - bis zu 125 A verfuegbar. Ausserdem verfuegen sie ueber grosse Doppelstockklemmen zur Aufnahme grosser Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A ermöglichen die netzspannungsunabhaengige Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Eventuell vorhandene Zusatzfunktionen sind ggf. spannungsabhaengig. Selektive Fehlerstromschutzschalter benötigen zur Auslösung eine laengere Flussdauer des Fehlerstromes als unverzögerte Schalter. Damit wird in Anlagen mit gestaffelten Verteilungen eine selektive Abschaltung möglich, d.? h. bei hintereinandergeschalteten RCCB löst im Fehlerfall nur der RCCB aus, in dessen unmittelbar nachgeschaltetem Anlagenabschnitt der Erdschluss vorliegt. Infolge ihrer langen Abschaltzeiten und hoher Bemessungsfehlerströme ermöglichen selektive Fehlerstromschutzschalter nur einen Brandschutz und Fehlerschutz (Schutz bei indirektem Beruehren). Ein zusaetzlicher Schutz (Schutz bei direktem Beruehren, Personenschutz) ist damit nicht möglich. Geraete in Standardausfuehrung sind fuer die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - Ansprechverzögerung fuer selektive Ausfuehrung; - hohe Immunitaet gegen Stossfehlerströme und netzspannungsgetriebene Folgestromimpulse - netz- und hilfsspannungsunabhaengige Auslösung; - sensitiv fuer Wechsel- und pulsierende Gleichfehlerströme (Typ A) - geringe Baugrösse fuer alle Bemessungsströme; - hohe Kurzschlussfestigkeit; - beidseitige Doppelstockklemmen fuer grossen Leiterquerschnitt und Schienenanschluss; - Schaltstellungsanzeige; - Sichtfenster fuer Beschriftungsetiketten; - Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; - auch in der Ausfuehrung "HD" erhaeltlich - Neutralleiter in Standardausfuehrung links, bei vierpoligen Geraeten Typ A/AC/F bis 125 A und Typ B/B+ bis 80 A wahlweise N rechts ohne Mehrpreis lieferbar. Montageart: - Schnellbefestigung auf Tragschiene- Einbaulage beliebig - Einspeiserichtung beliebig Einsatzgebiete: - Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, z. B. fuer Campingplaetze, Yachthaefen, Kleingartenkolonien, Schaustellplaetze. Selektive Fehlerstromschutzschalter schuetzen hier in den meisten Faellen die Kabel von der Hauptverteilung zu den Unterverteilungen.; - Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich? 50? Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Fuer solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ? B oder B+). Hinweise: - Um Selektivitaet des RCCB zu gewaehrleisten, muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewaehlt werden als der des nachgeschalteten unverzögerten Schalters.
