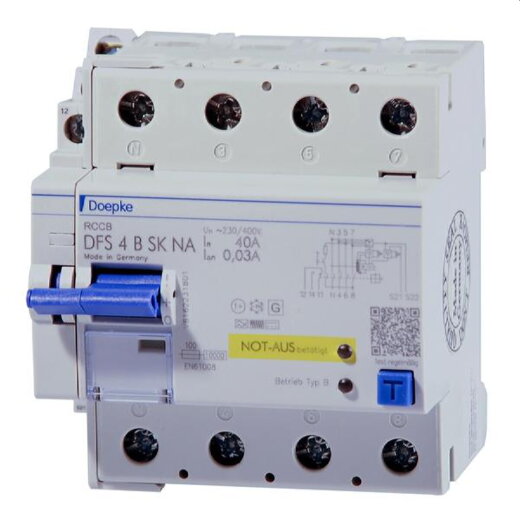

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmassnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemaess den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geraete der Baureihe DFS? 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausfuehrung belegen sie nur vier Teilungseinheiten. Waehrend DFS? 4 in der Ausfuehrung fuer Wechsel- und pulsierende Gleichfehlerströme fuer dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausfuehrungen (Typ B, Typ B+) spezielle Varianten fuer den ein- oder dreiphasigen Betrieb. Trotz der kompakten Masse sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausfuehrung - bis zu 125 A verfuegbar. Ausserdem verfuegen sie ueber grosse Doppelstockklemmen zur Aufnahme grosser Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. DFS? 2 und DFS? 4 mit der Fehlerstromcharakteristik? B erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme vom Typ? B gemaess IEC? 60755. Die dazu benötigte Betriebsspannung wird der Netzspannung entnommen. Dabei ist eine korrekte Spannungsversorgung gewaehrleistet, wenn die Spannung zwischen den Netzleitern ?? 50? V ist. Fehlerströme des Typs? A werden netzspannungsunabhaengig erkannt. Des Weiteren erkennen diese Fehlerstromschutzschalter lueckenlos Fehlerströme aller Frequenzen bis 100? kHz. Mit diesem grossen Frequenzbereich der Fehlerstromerfassung uebertreffen sie deutlich die Anforderungen der Baunormen fuer Fehlerstromschutzschalter des Typs? B. Der Fehlerschutz gemaess VDE? 0100 Teil? 410 ist bei einem entsprechenden Erdwiderstand ueber den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulaessige Erdungswiderstand errechnet sich dabei als Quotient aus der zulaessigen Beruehrspannung und dem höchsten Auslösefehlerstrom im gesamten erfassten Frequenzbereich. Bei Fehlerstromschutzschaltern mit der Kennlinie SK ist der Frequenzgang des Auslösestromes so ausgelegt, dass Fehlerströme mit hohen Frequenzen z. B. im Bereich der Taktfrequenzen von Wechsel- und Frequenzumrichtern im Vergleich zur Bemessungsfrequenz mit deutlich reduzierter Empfindlichkeit erfasst werden. Hierdurch werden unerwuenschte Auslösungen durch Ableitströme weitgehend vermieden. Allerdings ist ein Brandschutz abhaengig vom Bemessungsfehlerstrom des Schalters (0,03 A, 0,1 A oder 0,3 A) nur fuer Fehlerströme mit Frequenzen bis 1000 Hz, 300 Hz oder 100 Hz gegeben, waehrend die Geraete mit dem Auslösefrequenzgang B+ oder NK diesen Schutzpegel ueber den gesamten Auslösefrequenzbereich bis 20 kHz bzw. 100 kHz bieten. DFS mit Not-aus-Funktion (Variante "NA") erlauben den Anschluss entsprechender Betaetigungselemente, wie z. B. Taster zur Abschaltung des RCCB in Notsituationen. Der Anschluss erfolgt ueber das kompakte, werksseitig angebaute Zusatzmodul - auch eine Parallelschaltung mehrerer DFS ist möglich. Die im RCCB integrierte LED zeigt sowohl die Auslösung durch ein Betaetigungselement als auch einen möglichen Drahtbruch an. Eine Wiedereinschaltung des RCCB wird in diesem Zustand verhindert. Eigenschaften: - hohe Immunitaet gegenueber transienten Ableit- und Fehlerströmen durch traeges Ansprechen der Auslösung; - erfuellt die Anforderungen der Bauvorschriften VDE 0664-10, VDE 0664-40, ÖVE/ÖNORM E 8601 - allstromsensitiv fuer Fehlerströme mit Frequenzen und Mischfrequenzen von 0? Hz (glatter Gleichstrom) bis 100? kHz; - elektromagnetische Vertraeglichkeit entsprechend VDE? 0664-30 sowie VDE? 0839-6-2 (Störfestigkeit fuer Industrieanwendungen) - hohe Verfuegbarkeit auch der spannungsabhaengigen Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ?? 50/60? Hz durch volle Funktionstuechtigkeit mit Netzspannungen ab mindestens 50? V? AC an zwei beliebigen aktiven Leitern; - netzspannungsunabhaengige Auslösung bei Fehlerströmen des Typs? A - mit Not-Aus-Funktion zur Auslösung bzw. Abschaltung mittels Betaetigungselementen; - Überwachung der Not-Aus-Funktion auf Drahtbruch und Anzeige durch eine LED - geringe Baugrösse fuer alle Bemessungsströme; - hohe Kurzschlussfestigkeit; - beidseitige Doppelstockklemmen fuer grossen Leiterquerschnitt und Schienenanschluss; - Schaltstellungsanzeige; - Sichtfenster fuer Beschriftungsetiketten; - Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; - auch in der Ausfuehrung "HD" erhaeltlich - Neutralleiter in Standardausfuehrung links, bei vierpoligen Geraeten Typ A/AC/F bis 125 A und Typ B/B+ bis 80 A wahlweise N rechts ohne Mehrpreis lieferbar. Montageart: - Schnellbefestigung auf Tragschiene- Einbaulage beliebig - Einspeisung von oben Einsatzgebiete: - Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z.? B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern.; - Durch die Not-Aus-Funktion ist dieser RCCB besonders fuer den Einsatz in Laboratorien und anderen, sicherheitsrelevanten Einrichtungen geeignet. Dies umfasst jedoch nicht die normativ festgelegte "Not-Halt-Funktion". Hinweise: - geeignet fuer den Einsatz in 50-Hz-Wechselstromnetzen; - RCCB fuer andere Frequenzen auf Anfrage; - Nicht fuer den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
