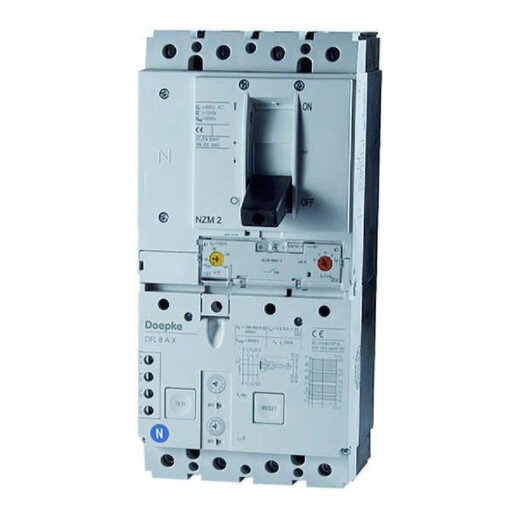

CBR (engl. "Circuit-Breakers with Integral Residual Current Protection") sind Leistungsschalter mit einem magnetischen und thermischen Überstromauslöser sowie einem Fehlerstromauslöser. Der Leistungsschalter mit Fehlerstromschutz findet Anwendung fuer den Überstromschutz von Betriebsmitteln, Kabeln und Leitungen entsprechend DIN VDE 0100-430 sowie zum Schutz gegen elektrischen Schlag durch automatische Abschaltung der Stromversorgung gemaess DIN VDE 0100-410. Bei dieser Baureihe handelt es sich um kompakte Geraete fuer Bemessungsströme bis zu 250 A mit integriertem Hilfsschalter und Anschlussklemmen fuer grosse Leitungsquerschnitte. Die Montage der Geraete erfolgt vorzugsweise auf einer Montageplatte. Schalter mit der Fehlerstromcharakteristik A ermöglichen die netzspannungsunabhaengige Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Eventuell vorhandene Zusatzfunktionen sind ggf. spannungsabhaengig. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.30 A, 0.50 A, 1.00 A, 3.00 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geraete in Standardausfuehrung sind fuer die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - einstellbarer Bemessungsfehlerstrom - Typenspektrum mit Bemessungsströmen von 100? A bis 250? A; - vierpolig; - Bemessungsspannung 400 / 690? V? AC; - Fehlerstromerfassung fuer Wechsel- und pulsierende Gleichfehlerströme; - Funktionsbereich der Fehlerstromauslösung 0 - 690? V; - Funktionsbereich der Fehlerstrompruefeinrichtung 280 - 690? V; - netz- und hilfsspannungsunabhaengige Auslösung bei Überstrom und Fehlerstrom; - hohes Kurzschlussschaltvermögen; - Anschlussklemmen bis 185? mm? - Schwellen fuer unverzögerte und verzögerte Überstromauslösung einstellbar - Hilfsschalter integriert Montageart: - Befestigung auf Montageplatte - Einbaulage beliebig - Einspeiserichtung beliebig Einsatzgebiete: - gestaffelte Stromversorgungsanlagen mit TN-S-, TT- und TN-C-S-Netzen hoher Kurzschlussleistung in Zweckgebaeuden und Industrie - In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden. - ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen Hinweise: In Anlagen, deren elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können, ist mit dem CBR Typ A ein umfassender Schutz nicht gegeben. Fuer solche Anwendungen empfehlen wir unsere allstromsensitiven CBR Typ B.
