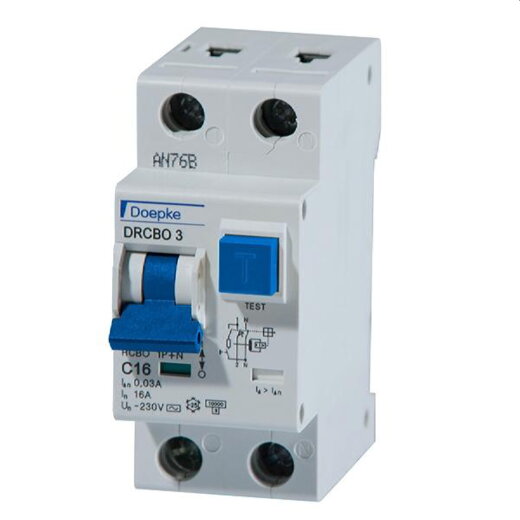

FI-/LS-Kombinationen (RCBO) sind Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung gemaess den Forderungen der VDE? 0100 Teil? 430 sowie fuer den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE? 0100 Teil? 410. Die Überstromauslösung erfolgt bei Strömen im Überlastbereich durch einen traege ansprechenden, waermeempfindlichen Bimetallauslöser und bei Kurzschlussströmen durch einen elektromagnetischen Schnellauslöser. Die hochwertigen FI-/LS-Kombinationen der Baureihe DRCBO? 3 sind netzspannungsunabhaengig und zeichnen sich durch ein hohes Bemessungsschaltvermögen von 10? kA aus. Die gruen-rote Kontaktstellungsanzeige und die Fehlerstromauslöseanzeige ermöglichen einen schnellen Überblick ueber den Betriebszustand der Geraete. Sowohl der Klemmhilfe-Hintersteckschutz als auch der tristabile Rastschieber erleichtern den Ein- bzw. Ausbau. RCBO mit der Fehlerstromcharakteristik A sind netzspannungsunabhaengig und ermöglichen die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. RCBO mit der Auslösecharakteristik C eignen sich in erster Linie fuer Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen, da ihre Kurzschlussauslösung beim fuenf- bis zehnfachen Wert des Bemessungsstromes liegt. Geraete in Standardausfuehrung sind fuer die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz, bei einigen Baureihen auch 60 Hz ausgelegt. Eigenschaften: - netz- und hilfsspannungsunabhaengige Auslösung; - sensitiv fuer Wechsel- und pulsierende Gleichfehlerströme (Typ A) - geringe Baugrösse fuer alle Bemessungsströme; - hohe Kurzschlussfestigkeit; - gruen-rote Kontaktstellungsanzeige; - Fehlerstromauslöseanzeige; - Zugbuegelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich fuer Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten; - Verwendung von handelsueblichen Verdrahtungsschienen möglich; - Neutralleiter rechts; - tristabile Rastschieber fuer leichten Ein- und Ausbau; - elektromagnetische Vertraeglichkeit entsprechend VDE? 0664-30 sowie VDE? 0839-6-2 (Störfestigkeit fuer Industrieanwendungen) Montageart: - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: - Schutz von Stromkreisen in Wohn- und Zweckgebaeuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden.; - Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen, in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
