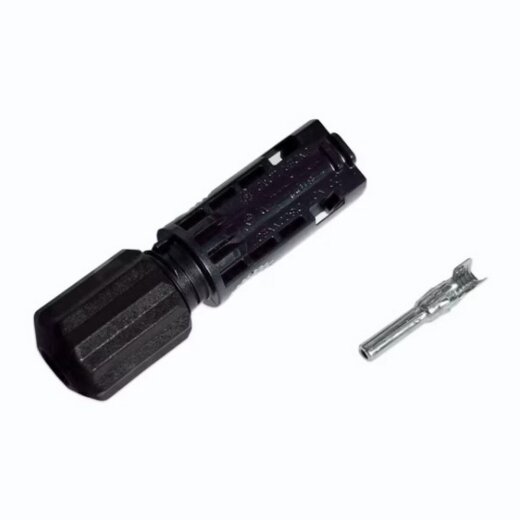

Der H4 Plus™ von Amphenol Industrial Solar Technologie (AIST) ist ein robuster, doppelt zertifizierter DC-Steckverbinder mit den Spezifikationen und Zertifizierungen UL 6703 1500 V & IEC 62852 (ed.1); am 1 1500 V (Klasse A). Als Weiterentwicklung des bekannten H4-Steckverbinders von AIST bietet der H4 Plus™ die gleiche hohe Haltbarkeit, die gleiche Amphenol-kompatible Steckkonfiguration, Amphenols niederohmige RADSOK®-Kontakttechnologie, die Möglichkeit, Drahtstärken von 14 AWG/2,5 mm² bis 10 AWG/6 mm² aufzunehmen, und die Schutzart IP68.
Zu den Verbesserungen gegenüber dem H4 Plus™ gehören eine Ratschenverschraubung, die ein Zurückdrehen nach dem Anziehen verhindert, eine verbesserte Dichtungstülle für noch bessere Leckstromfestigkeit und ein optimiertes Kontaktdesign für hervorragende Langzeitstabilität. Durch die Verwendung von Überwurfmuttern, umweltfreundlichen Dichtungen, Spannzangen und Kontakten, die mehrere Drahtstärken aufnehmen können, wird die Anzahl der Teile reduziert und echte Kosteneinsparungen erzielt.
Der H4 Plus™-Steckverbinder von AIST ist die ideale Wahl für alle PV-Module und -Anlagen weltweit, unabhängig vom Endmarkt.
- 1500 V, doppelt zertifiziert nach UL 6703 und IEC 62852 durch UL und TÜV
- Garantiert zuverlässige Verbindung mit der gesamten PV-Produktlinie von AIST
- NEC-konform (keine Verriegelungshülse erforderlich; nur UL-Zertifizierung)
- 0,25 mΩ niederohmiger RADSOK®-Kontakt (kaltgeformter Kontakt)
- Sowohl gestanzte und geformte (S&F) als auch bearbeitete/kaltgeformte (CF) Kontaktausführungen für eine einfache Feldinstallation erhältlich
- Geeignet für Drahtdurchmesser von 14 AWG/2,5 mm² bis 10 AWG/6 mm²
- Kabelaußendurchmesser von Ø 5,0 mm bis Ø 7,8 mm (für IEC)
- Schutzart IP68 (nur im gesteckten Zustand)
- UV-Beständigkeit
- UL94 V-0 (selbstverlöschend)
- RoHS- und REACH-konform
- Standardbetriebstemperaturbereich von -40 °C bis 85 °C
