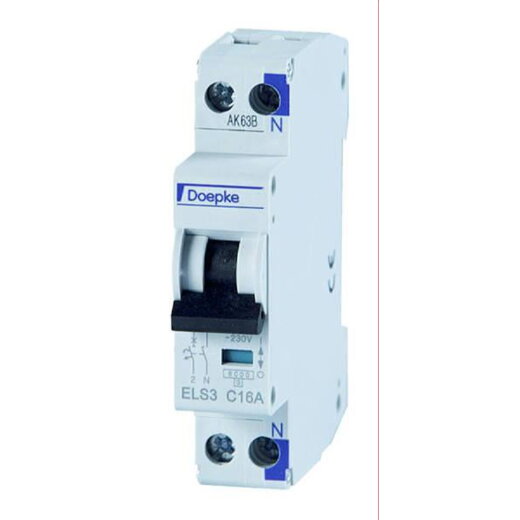

Eine wesentliche Forderung der DIN VDE 0100 ist es, Kabel, Leitungen und Installationsgeraete gegen Überlast und Kurzschluss zu schuetzen. Sie kann durch den Einsatz von Leitungsschutzschaltern (MCB, "Miniature Circuit-Breaker") erfuellt werden. In industriellen Installationen, aber auch im Gewerbe, uebernehmen sie oftmals zusaetzlich den Schutz von Ausruestungen und Geraeten, wodurch sich meist höhere Anforderungen als beim Einsatz in der Wohnungsbauinstallation ergeben. Leitungsschutzschalter nutzen sowohl die magnetische als auch die Waermewirkung des elektrischen Stroms aus: Steigt der Strom bei einem Kurzschluss des Stromkreises sehr schnell auf einen zu hohen Wert, unterbricht der MCB den Stromkreis durch das Magnetfeld einer erregten Spule. Die bei einer dauerhaften Überlast entstehende Waermeentwicklung fuehrt zur Verformung des Bimetalls, wodurch der Schalter auslöst. Leitungsschutzschalter der Baureihe ELS zeichnen sich durch ihre kompakte Bauform aus. In einer Breite von nur 1 TE werden eine Phase und Neutralleiter (1+N) ueberwacht. Zudem verfuegen sie ueber eine Kontaktstellungsanzeige und Klemmenhintersteckschutz. Sie sind fuer Bemessungskurzschlussströme bis 6? kA verwendbar. Leitungsschutzschalter mit C-Charakteristik eignen sich in erster Linie fuer Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen, da ihre Kurzschlussauslösung beim fuenf- bis zehnfachen Wert des Bemessungsstromes liegt. Sie ersetzen die ehemalige G-Charakteristik. Eigenschaften: - hochwertige Leitungsschutzschalter 1+N in 1 TE fuer Platz sparende Installation; - Kontaktstellungsanzeige rot-gruen; - Klemmhilfe-Hintersteckschutz; - umfangreiches Zubehörprogramm nachtraeglich anbaubar; - Bemessungsströme bis 40 A; - Bemessungsschaltvermögen 6 kA nach EN 60898 Montageart: - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: - geeignet fuer den Einsatz in Stromversorgungen fuer Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebaeude
